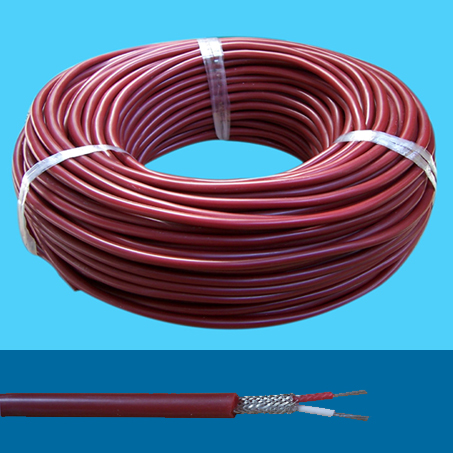

| YGZB硅胶高温电缆线 |
| |
产品型号：YGZB
执行标准：Q/IRMV2－2008
产品特性：
1、额定电压：300/500V
2、工作温度：-60～+200℃，最高使用温度230℃
3、导 体：裸铜线或绞合镀锡铜线
4、绝 缘：硅橡胶
5、护 套：硅橡胶
6、颜 色：红/黄/兰/白/黑/黄绿/棕/绿等
特点/用途：
可在长期潮湿环境中使用，电性能及防水、防霉性能优越。 弯曲性能优良，最小弯曲半径为电缆外径16倍，可移动使用。使用于交流额定电压300/500V及以下各种移动式电机、钢铁、航空、电厂、石化等高温环境中使用。
交货要求：
按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%。
规格结构及技术参数：
|
芯数×截面 （mm2） |
导体结构
根数/线径
（mm） |
绝缘
厚度
（mm） |
绝缘
外径
（mm） |
护套
厚度
（mm） |
电线外径（mm） |
20 ℃时导体直流电阻
（Ω/km） |
|
标称 |
公差 |
铜芯 |
镀锡丝 |
|
3×4 |
56/0.30 |
0.8 |
4.3 |
1.8 |
16.5×7.9 |
±0.50 |
4.95 |
5.09 |
|
3×6 |
84/0.30 |
0.8 |
4.9 |
2.0 |
18.7×8.9 |
±0.50 |
3.30 |
3.39 |
|
3×10 |
84/0.40 |
1.0 |
6.6 |
2.5 |
24.8×11.6 |
±0.60 |
1.91 |
1.95 |
|
3×16 |
126/0.40 |
1.2 |
8.2 |
2.8 |
30.2×13.8 |
±0.80 |
1.21 |
1.24 |
|
3×25 |
196/0.40 |
1.4 |
10.1 |
3.0 |
36.3×16.1 |
±0.80 |
0.78 |
0.795 |
|
3×35 |
276/0.40 |
1.4 |
11.4 |
3.2 |
40.6×17.8 |
±1.0 |
0.554 |
0.565 |
|
3×50 |
396/0.40 |
1.6 |
13.9 |
3.5 |
48.7×20.9 |
±1.0 |
0.386 |
0.393 |
|
3×70 |
360/0.50 |
1.6 |
15.6 |
3.8 |
54.4×23.2 |
±1.0 |
0.272 |
0.277 |
|
3×95 |
475/0.50 |
1.8 |
18.1 |
4.0 |
62.3×26.1 |
±1.2 |
0.206 |
0.210 |
|
3×120 |
608/0.50 |
2.0 |
20.0 |
4.5 |
69×29 |
±1.5 |
0.161 |
0.164 |
|
3×150 |
756/0.50 |
2.2 |
22.4 |
4.8 |
76.8×32 |
±1.5 |
0.129 |
0.132 |
|
3×185 |
925/0.50 |
2.4 |
24.8 |
5.2 |
84.8×35.2 |
±2.0 |
0.106 |
0.108 |
|
3×240 |
1221/0.50 |
2.6 |
28.2 |
5.5 |
95.6×39.2 |
±2.0 |
0.0801 |
0.082 | |
|
|
|
|
